Внутренности USB Flash

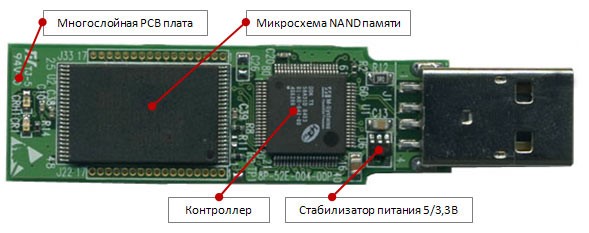

USB Flash  – это устройства, которые состоят из следующих частей:

∙ стабилизатор питания контроллёра и флеш из 5 в 3,3 вольт
∙ USB разъём тип А
∙ микросхема контроллёра
∙ плата PCB
∙ микросхема энергонезависимой NAND памяти
∙ кварцевый резонатор, обычно на 12 Mhz



Стабилизатор – это конвертер и стабилизатор напряжения, которое поступает с компьютера в контроллёр и флеш память. В некоторых флешках может отсутствовать (в зависимости от модели) или может быть встроен в контроллёр. При выходе из строя флеш не определяется совсем, или распознаётся в системе как "неопознанное устройство". Такое часто бывает при переполюсовке USB разъёма.

USB разъём – это пайка контактов. При некачественной пайке флеш периодически не определяется.

Контроллёр – это микросхема, которая управляет NAND памятью и передачею данных. Хранит в себе данные о производителе, типе микросхемы NAND-памяти, а также другую служебную информацию необходимую для функционирования накопителя. При некорректной работе определяется как "неизвестное устройство", нулевой или маленький объём памяти. Часто выходит из строя при извлечении во время чтения данных с накопителя. Конечно не всегда, но всё же в данном случае может помочь перепрошивка контроллёра фирменными утилитами.

PCB – это многослойная печатная плата на которой находятся все элементы флеш. Неисправностью может послужить не только некачественная пайка, но и внутренние обрывы проводников при повреждении, удар или изгиб. При этом будет заметна нестабильная работа флеш.

NAND микросхема – это энергонезависимая память. Симптомами могут служить как повреждение отдельных блоков памяти, так и невозможность записи или чтения. Но эти симптомы конечно лечатся фирменной утилитой путём переформатирования с уменьшением общего размера.

Кварцевый резонатор – это формирователь опорной частоты для функционирования логики контроллёра и флеш памяти. При поломке, флеш может не определяться в системе или определяться как "неизвестное устройство".

Чтобы избежать повреждений и продлить жизнь USB-накопителю, при извлечении используйте "Безопасное извлечение устройств и дисков". Если система выдаёт сообщение что устройство ещё используется, закройте все программы, документы и др. в которых использовался Ваш накопитель.



Не извлекайте USB-Flash принудительно!
